Μηχανή σωλήνων μόνωσης PE

Η μηχανή σωλήνων μόνωσης PE του εργοστασίου Comerise που ονομάζεται επίσης γραμμή παραγωγής αντιδιαβρωτικών και θερμομονωτικών σωλήνων PE κενού (φ90-φ2000) είναι μια νέα γραμμή παραγωγής σωλήνων που αναπτύχθηκε από το εργοστάσιό μας με βάση την ξένη τεχνολογία εξώθησης σωλήνων και συνδύασε την πολυετή εμπειρία μας στην πραγματική παραγωγή. Αυτή η σειρά μονάδων αποτελείται από εξωθητή, καλούπι, κουτί μεγέθυνσης κενού, τρακτέρ, μηχανή κοπής, ράφι εκφόρτωσης και άλλο εξοπλισμό. Έχει τα χαρακτηριστικά υψηλού αυτοματισμού, υψηλής παραγωγής, σταθερής απόδοσης και μεγάλης διάρκειας ζωής. Αυτή τη στιγμή είναι η πιο προηγμένη και υψηλής ποιότητας γραμμή παραγωγής αντιδιαβρωτικών και θερμομονωτικών σωλήνων στον κόσμο.

Τι είναι το μηχάνημα σωλήνων μόνωσης PE;

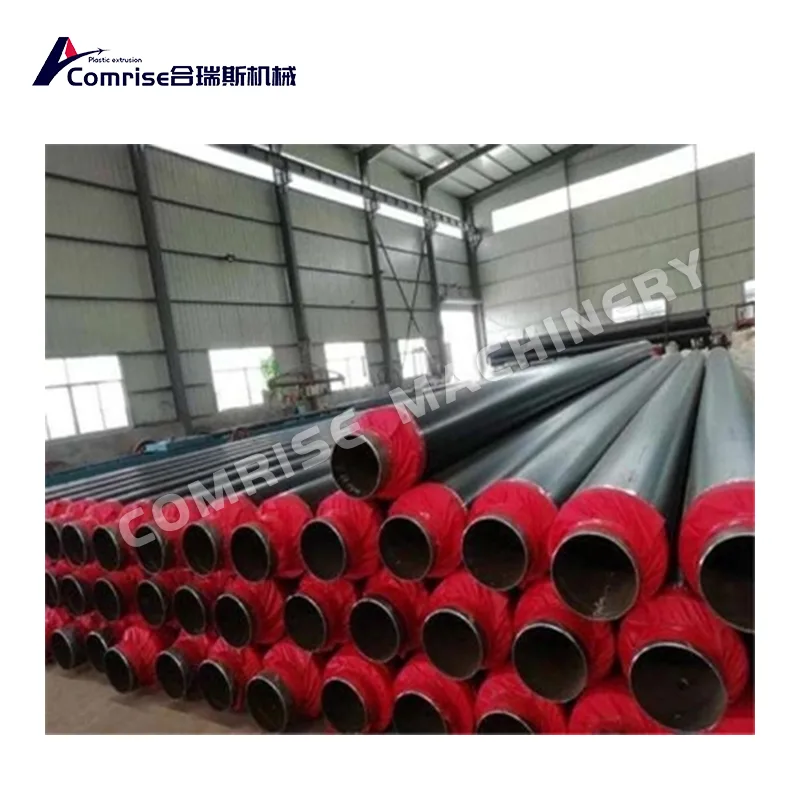

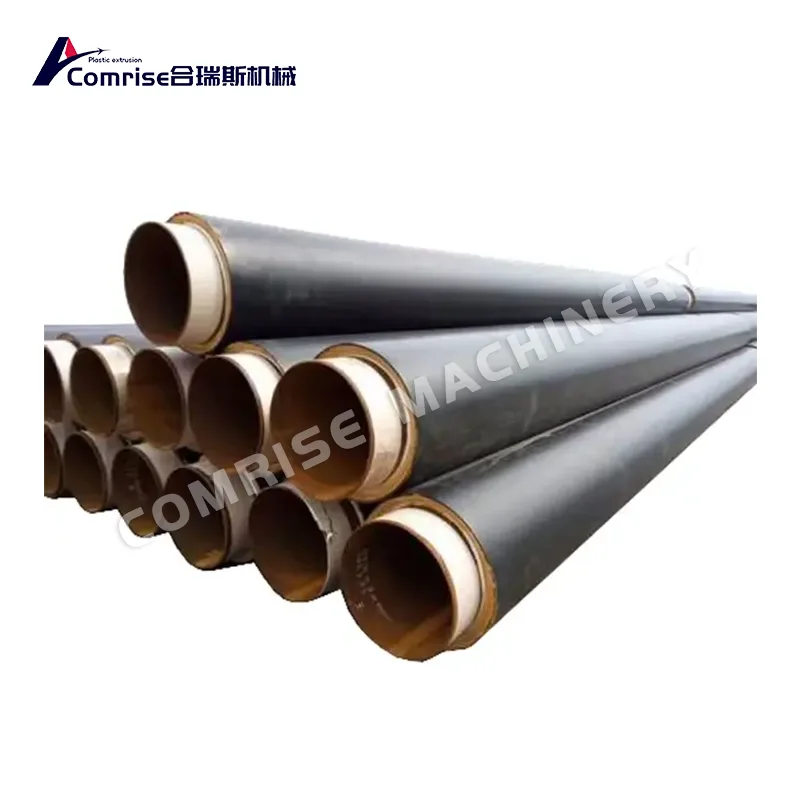

Μια πλήρης αυτοματοποιημένη γραμμή παραγωγής που χρησιμοποιείται για την κατασκευή προμονωμένων χαλύβδινων σωλήνων με εξωτερική στρώση PE και μόνωση αφρού PU, που εφαρμόζεται ευρέως στους τομείς της ενέργειας και των υποδομών.

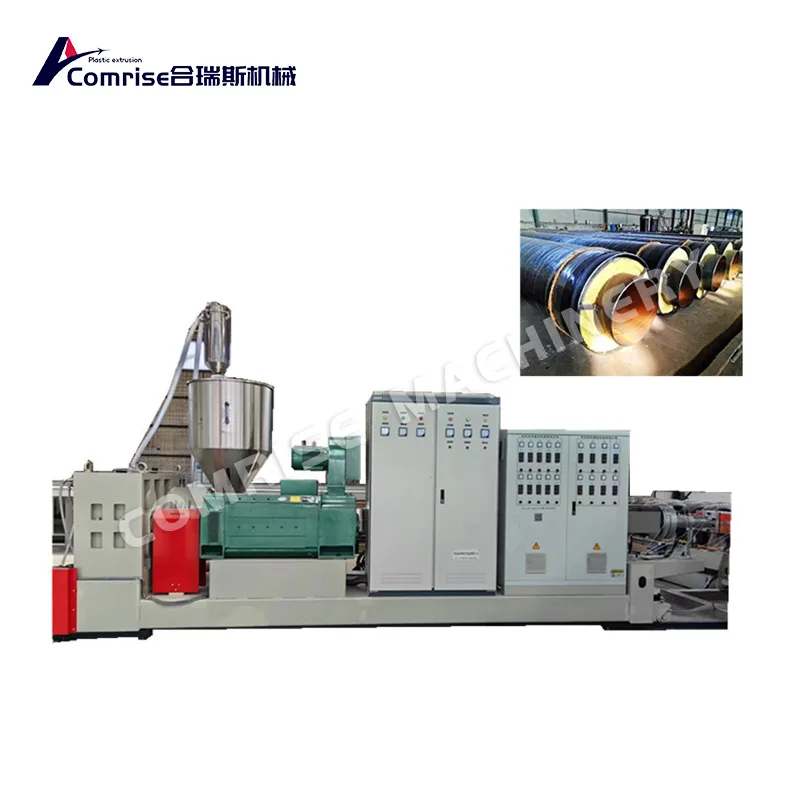

1.Κύρια γραμμή εξώθησης PE (κίτρινο/μαύρο μπουφάν)

Εξωθητήρας μονής βίδας: SJ90/30

Υλικό βίδας: 38CrMoAlA, νιτρωμένο

Ισχύς κινητήρα: 75 kW

Έλεγχος μετατροπέα, έλεγχος θερμοκρασίας PID

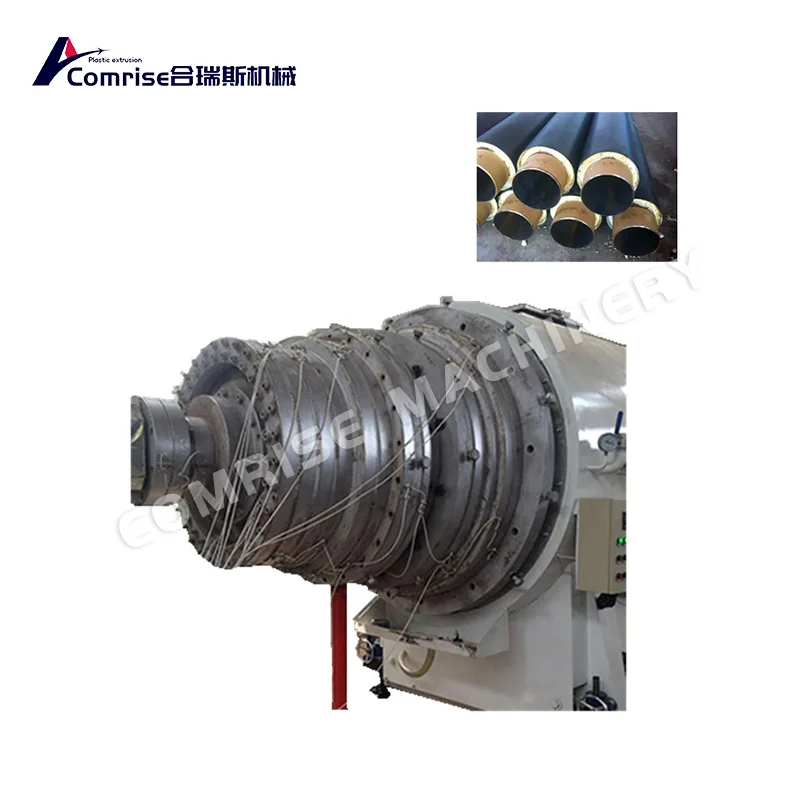

Κεφαλή μήτρας εξώθησης σωλήνων PE

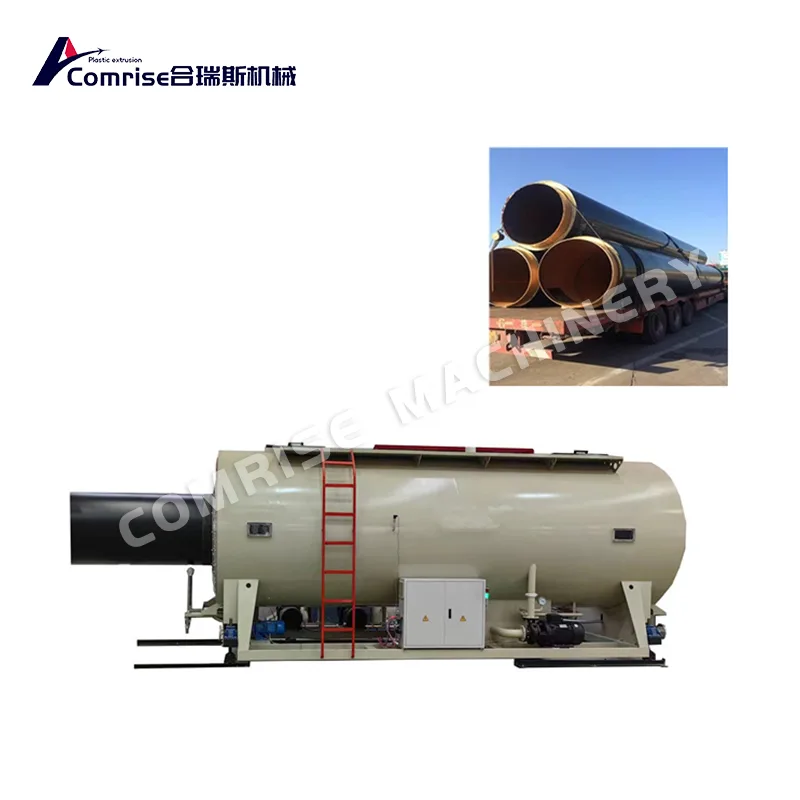

Δεξαμενή μεγέθους κενού

Δεξαμενή ψεκασμού νερού

Ψηφιακό σύστημα ελέγχου

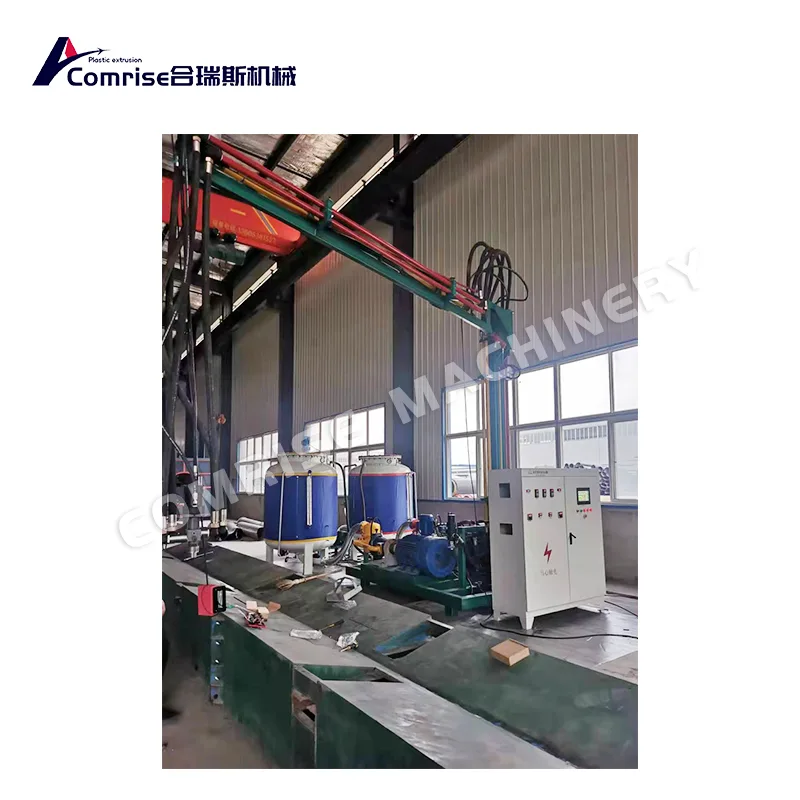

2. Αφριστική μηχανή υψηλής πίεσης PU

Σύστημα αφρισμού υψηλής πίεσης

Δεξαμενές υλικού A/B με θέρμανση & ανάδευση

Δοσομετρική αντλία ακριβείας

Λειτουργία αυτόματου καθαρισμού

Συγκρότημα πιστολιού ανάμειξης & πιστολιού έγχυσης

Ρυθμιζόμενη θερμοκρασία & αναλογία

3. Πλατφόρμα χύτευσης αφρού

Πλατφόρμα τροχιάς διαμόρφωσης ενός βήματος

Συσκευή κεντραρίσματος και ευθυγράμμισης σωλήνων

Στεγανοποιητική βάση καλουπιού

Πλατφόρμα πλαισίου υποστήριξης & λειτουργίας

Προστατευτικά κιγκλιδώματα

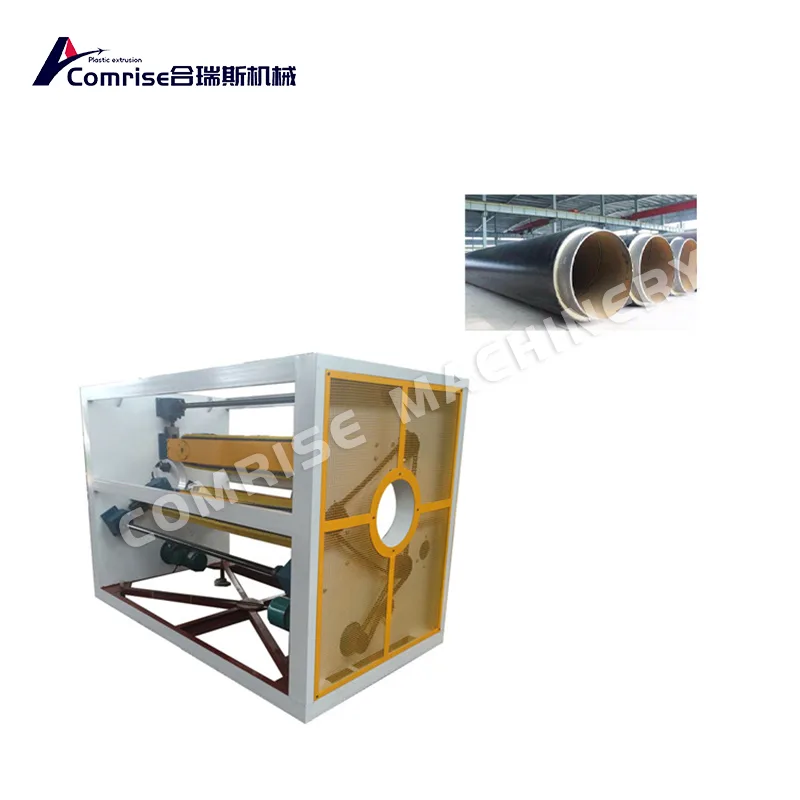

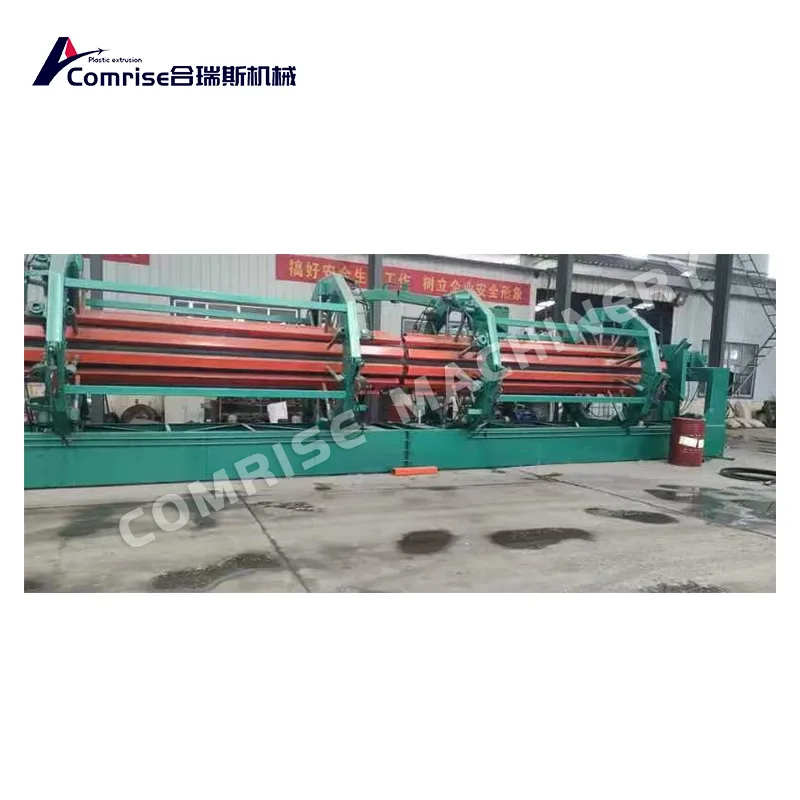

4. Caterpillar Haul-off Machine

Μεταφορά κάμπιας με πεπιεσμένο αέρα

Μπλοκ καουτσούκ ανθεκτικά στη φθορά

Σύγχρονος έλεγχος μετατροπέα

Σταθερή ταχύτητα πρόσφυσης

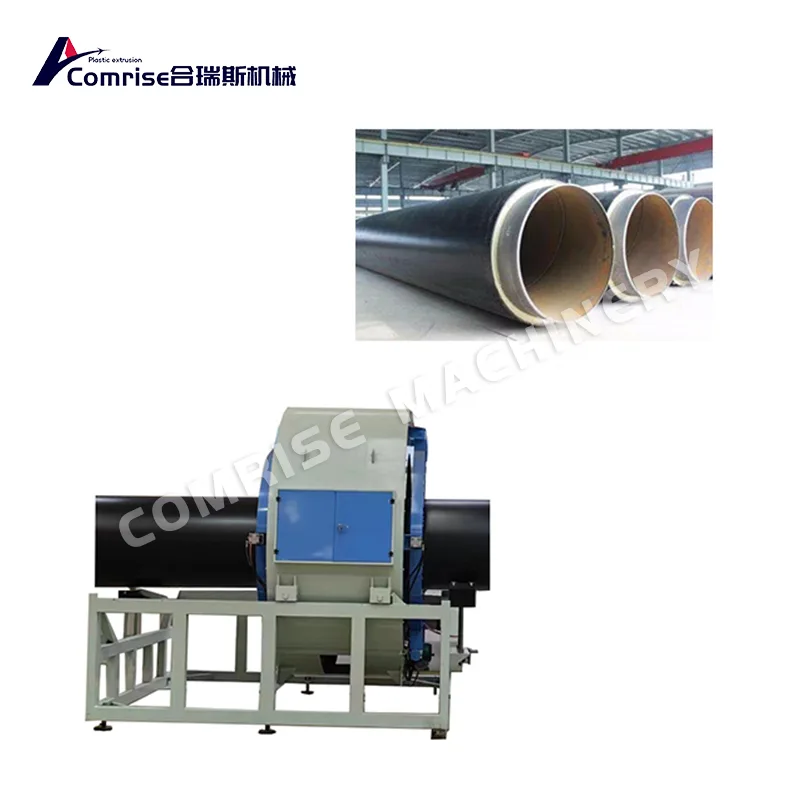

5. Κοπτική Μηχανή & Πίνακας Εκκένωσης

Πλανητικό κόφτη / μη κοπτικό κόφτη

Σύστημα κοπής σταθερού μήκους

Σχάρα εκκένωσης τελικού προϊόντος

Αυτόματη καταμέτρηση μήκους

6. Σύστημα Ολικού Ελέγχου

Κεντρικός έλεγχος PLC

Σύγχρονη λειτουργία πλήρους γραμμής

Πίνακας λειτουργίας οθόνης αφής

Συναγερμός βλαβών & προστασία ασφαλείας

Η γραμμή παραγωγής μηχανής σωλήνων μόνωσης πολυαιθυλενίου είναι ειδικά σχεδιασμένη για την κατασκευή προμονωμένων χαλύβδινων σωλήνων με εξωτερικό προστατευτικό στρώμα PE και μονωτικό στρώμα αφρού PU. Ενσωματώνει προθέρμανση χαλύβδινων σωλήνων, εξώθηση εξωτερικού μανδύα PE, αφρισμό υψηλής πίεσης PU, χύτευση, πρόσφυση και κοπή σε ένα πλήρως αυτόματο σύστημα.

Αυτή η γραμμή παραγωγής ενός σταδίου χρησιμοποιείται ευρέως για τηλεθέρμανση, μόνωση ψυχρού, αγωγούς μεταφοράς πετρελαίου και φυσικού αερίου. Διαθέτει σταθερή λειτουργία, υψηλό αυτοματισμό, ομοιόμορφη πυκνότητα αφρού και καλή ομοκεντρικότητα.

Κύρια Δομή

- Εξωθητήρας μονής βίδας εξωτερικού χιτωνίου PE

- Σύστημα διαστασιολόγησης και ψύξης υπό κενό

- Συσκευή προθέρμανσης χαλύβδινων σωλήνων

- Μηχάνημα αφρισμού PU υψηλής πίεσης

- Πλατφόρμα χύτευσης ενός βήματος με σύστημα κεντραρίσματος

- Μηχάνημα ανάσυρσης Caterpillar

- Αυτόματο μηχάνημα κοπής σταθερού μήκους

- Κεντρικό σύστημα ελέγχου PLC

Πλεονεκτήματα προϊόντος

- Πλήρης αυτόματη διαμόρφωση ενός βήματος, υψηλή απόδοση

- Σταθερή αναλογία αφρισμού και ομοιόμορφη μονωτική στρώση

- Μπουφάν PE με καλή αντοχή στη φθορά και στη διάβρωση

- Ασφαλής λειτουργία, χαμηλή κατανάλωση ενέργειας

- Προσαρμοσμένο για διάμετρο σωλήνα από DN90 έως DN1600

- Κατάλληλο για παραγωγή κίτρινου ή μαύρου μπουφάν PE

Είμαστε επαγγελματίας κατασκευαστής που παρέχουμε ολοκληρωμένες λύσεις, εγκατάσταση και εξυπηρέτηση μετά την πώληση για τη μηχανή σωλήνων μόνωσης πολυαιθυλενίου. Καλώς ήρθατε να επικοινωνήσετε μαζί μας για λεπτομέρειες και προσφορά.
